聚氨酯防水涂料在應(yīng)用中可能出現(xiàn)的問(wèn)題及其防治方法
發(fā)表日期：2018-07-16 閱讀量: 1739次 作者：
聚氨酯是防水涂料的主要品種之一，在市場(chǎng)中占有不小的份額，近年來(lái)有上升的趨勢(shì)。但是，聚氨酯防水涂料在應(yīng)用中也出現(xiàn)了一些問(wèn)題，有些屬于產(chǎn)品本身的質(zhì)量問(wèn)題，有些則屬于應(yīng)用不當(dāng)。
原因：沉淀是聚氨酯防水涂料使用中反映最多的問(wèn)題。 沉淀是涂料中的填料因密度大于聚氨酯膠液的密度，在重力作用下向下運(yùn)動(dòng)，在桶底集聚而形成的。沉淀分兩種：硬沉淀和軟沉淀。硬沉淀是指填料已經(jīng)和膠液混凝成固體，不能再分散為液體，成為廢料。軟沉淀是指經(jīng)過(guò)再分散（攪拌）填料可以重新均勻地回到膠液中，仍然是合格的產(chǎn)品。
防止沉淀的措施：貯存時(shí)采用倒放措施；定期將桶翻轉(zhuǎn)一次，即倒放變正放、正放變倒放，可防止硬沉淀的發(fā)生；使用前先用機(jī)械攪拌均勻，并在短時(shí)間內(nèi)將整桶涂料用完。
原因：聚氨酯結(jié)膜的根本原因是包裝桶密封不好，漏氣。包裝桶漏氣后，涂料中的溶劑通過(guò)漏氣部位逐漸揮發(fā)，而含有水氣的桶外空氣進(jìn)入，與桶內(nèi)的液料產(chǎn)生化學(xué)反應(yīng)，其結(jié)果即為液料結(jié)膜。 即使在完全密封的情況下，貯存時(shí)間過(guò)長(zhǎng)，也會(huì)有少量結(jié)膜，但膜層很薄。那是因?yàn)橥皟?nèi)液料未裝滿(mǎn)，上部為空氣，當(dāng)然也會(huì)有水氣，照樣會(huì)與液料反應(yīng)。
防治辦法：包裝桶的蓋子與桶體之間的密封要好；倒置貯放；避免曝曬，應(yīng)在陰涼處避雨存放。另外，聚氨酯包裝桶打開(kāi)后要盡快用完，外露時(shí)間過(guò)長(zhǎng)就會(huì)出現(xiàn)表面結(jié)膜現(xiàn)象。
原因：
1）基層處理差，未達(dá)到規(guī)范要求?；鶎由系母{、浮灰、塵粒等物，會(huì)形成隔離層，使涂膜與基層粘結(jié)不良，涂膜起皮、鼓泡。基層不平也會(huì)使粘結(jié)不良情況更加嚴(yán)重。
2）基層未干、含水率太高。雙組分聚氨酯遇水會(huì)起化學(xué)反應(yīng)，生成氣體，形成氣泡；單組分聚氨酯本身需要與空氣中的水分反應(yīng)成膜。但基層如果太潮濕，水分遠(yuǎn)大于化學(xué)反應(yīng)所需，涂料成膜后，在涂膜下面尚存留很多水分，受熱汽化、體積膨脹，會(huì)把膜層頂起，形成空鼓。
3）施工操作不當(dāng)。前遍涂料未干，即涂后一遍，或一次涂太厚，表面涂料先結(jié)膜，下面的液體或基層中的水分揮發(fā)，使涂膜粘結(jié)不良，甚至空鼓。
4）亂加稀釋劑。為了涂刮快速和省力，施工人員喜歡在聚氨酯防水涂料中加一些稀釋劑。稀釋劑在揮發(fā)過(guò)程中會(huì)使涂膜起泡。隨意在市場(chǎng)上購(gòu)進(jìn)的某些稀釋劑，會(huì)嚴(yán)重降低涂膜的質(zhì)量，甚至使涂料不能成膜。
預(yù)防措施：

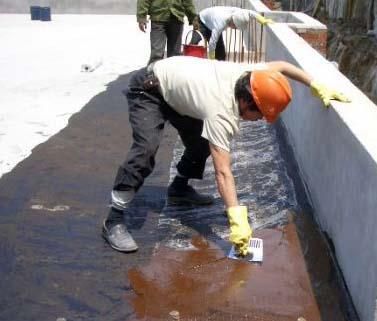

1）施工前確?；鶎拥馁|(zhì)量要合格，基層平整、無(wú)浮灰。
2）基層要干燥。 雙組分聚氨酯的基層含水率應(yīng)小于8%。單組分聚氨酯對(duì)基層的含水率要求，理論上不如雙組分那樣嚴(yán)格，但有些施工人員在剛下雨后不久，掃開(kāi)積水馬上施工，這是錯(cuò)誤的。具體參考說(shuō)明書(shū)上的說(shuō)明為準(zhǔn)。
3）正確添加稀釋劑。除第一遍刮涂可加用生產(chǎn)廠配套的少量稀釋劑外，后面各遍不得加稀釋劑。聚氨酯涂料黏度大，以涂刮為宜。
4）分遍刮涂。聚氨酯涂料一次不能涂刷太厚，前一遍涂層基本干后，方可涂刷后一遍。
涂膜未完全固化干燥就不會(huì)有強(qiáng)度，聚氨酯表干并不代表涂料固化，待完全固化后涂膜才有強(qiáng)度，或者涂料內(nèi)添加了不適宜的添加劑，導(dǎo)致涂膜固化后失去了原有的材料性能。
原因：1）可能是配方有問(wèn)題，也可能是生產(chǎn)工藝不當(dāng)，還有可能是施工操作不規(guī)范，存在弄虛作假、偷工減料現(xiàn)象。 2）雙組分涂料不嚴(yán)格計(jì)量，不按配比拌合，多加了B 料，未攪拌均勻，都會(huì)造成涂層局部不干或慢干。3）施工環(huán)境溫度過(guò)低，同樣會(huì)導(dǎo)致涂層不干或慢干。
防治措施：1）施工時(shí)嚴(yán)格按配比混料，采用機(jī)械攪拌均勻。2）聚氨酯涂料屬于反應(yīng)型涂料，按照《屋面工程技術(shù)規(guī)范》和《地下工程防水技術(shù)規(guī)程》的規(guī)定，反應(yīng)型涂料的施工環(huán)境溫度宜為 5～35 ℃。
